中圣管道工程技术有限公司是国内石油化工管道减振支架国产化的先行者,拥有减振专利技术及制造能力、经验丰富的项目设计及技术服务团队,能够为客户提供管道减振一站式系统解决方案。先后为燕山、大庆、兰州、杨巴、茂名、斯尔邦、中天合创、扬子、德国伍德高压及MES等石化提供减振产品及技术服务。同时为国内石油化工装置内的管道振动提供了系统减振解决方案。
EVA&LDPE装置高压、超高管道减振支架(压力≤340MPa)
压缩机、泵等动设备进出管道减振支架(压力≤50MPa)
气液两相流管道减振支架(压力≤50MPa,温度≤400℃)
风送系统管道减振支架(温度≤150℃)
深冷管线保冷减振支架(-196℃≤温度≤120℃)
大型石化企业压缩机(特别是往复式压缩机)进出口管道;石化、电力、冶金行业气固、气液二相流管道;有特殊要求减振的场合。

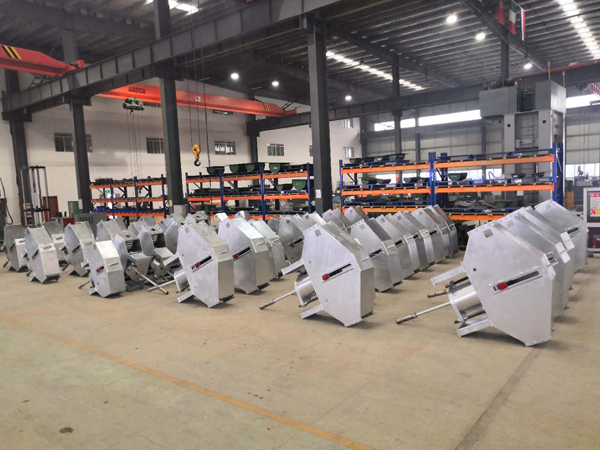

弹簧支吊架可分为可变弹簧支吊架和恒力弹簧支吊架两类,弹簧支吊架内有圆柱螺旋弹簧,在承载的同时,能适应设备和管道的热位移,恒力弹簧支吊架在许可负载下,负载力矩和弹簧力矩始终保持平衡,提供恒定的支撑力,而不会给管道和设备带来附加应力。
可变弹簧支吊架位移范围0~120mm,载荷范围154~217384N,使用环境温度为-20℃~200℃。
恒力弹簧支吊架位移范围50-750mm,载荷范围160~400000N,使用环境温度为-20℃~200℃。
广泛用于电站锅炉本体,发电厂的汽、水、烟风管及燃烧器等悬吊或支撑部位,以及石油化工行业设备和其它需要减少位移应力的地方。
中圣管道工程公司从2010年开始研究丙烷脱氢装置高温反应区特殊支架设计和制造技术,为客户提供技术咨询、方案设计等服务,通过对高温管道、特殊支架进行整体薄膜应力分析和局部应力分析,设计出了符合超高温(704℃)超大轴向荷载(250T)工况下管道支撑和限位的特殊支架,完成了多个国内外PDH项目的特殊支架的设计、制造、安装、调试服务。
广泛用于丙烷脱氢装置高温反应区设备及工艺管道的支撑和限位。
中圣超低摩擦管支架是与高校、科研设计所等机构联合组织技术力量,消化吸收国内外有关技术,综合应用材料、结构、应力等技术,通过有限元分析和仿真实验验证开发的针对性高科技产品,获得发明专利ZL.200910184195.3,摩擦系数小于0.03极大的降低了设备、管道鞍座的水平摩擦力,提高了管道和设备管口的安全性。
超低摩擦管支架适用载荷范围5000~8000000N,使用环境温度为-20℃~200℃。
广泛应用于石油化工行业采用普通低摩擦管支架不能满足管道系统和设备管口应力要求的管道和设备支撑。
保冷管支架是一种低温、超低温高效节能型管支架产品,保冷管支架核心保冷部件采用巴斯夫、陶氏化学发泡原料,结合中圣专有配方技术和制造工艺,生产出性能稳定寿命长的HD-PIR、HD-PU保冷材料,具有导热系数低、抗压、抗折强度高,阻燃性能优异和抗老化强的性能。同时保冷结构采用中圣专利技术,使保冷管支架在各种工况下性能都满足设计要求,深受国内外客户高度好评。
保冷管支架管径范围DN15~DN2000,适用载荷范围2000~600000N,使用环境温度为-200℃~150℃,保冷块厚度30~300mm。
广泛应用于空分、LNG、LPG、低温乙烯、丙烯等其他低温工艺管道、低温设备、附塔支架和低温介质输送管道的支撑。
中圣管道工程公司是国内较早进行隔热管支架研发和生产的公司,隔热管支架是一种高效节能型管支架产品,采用中圣自主研发的无机高效复合绝热层,具有低导热系数,高抗压和高抗折强度,有效解决管道保温系统中“热桥”节能60%以上。同时隔热结构采用中圣专利技术,使隔热管支架在各种工况下性能都满足设计要求,深受客户高度好评。
隔热管支架管径范围DN15~DN1000,适用载荷范围5000~850000N,使用环境温度为-45℃~1000℃。
广泛应用于石油化工、电力蒸汽和高温介质管道,市政供汽、供热管道的支撑.
稳定支吊架(万向拉杆支吊架):既能适应管道与设备不同的热胀冷缩引起的垂直位移和角位移,并对设备附近的管道起到支撑和稳定作用,特别适用于输送热介质的生根于设备的管道。
广泛应用于线性低密度聚乙烯装置反应器循环气管道的支撑和限位。
双温管支架是一种双重高效节能管支架产品,双温管支架中采用核心的双温结构设计,通过温度工况分析(例如:-165℃至280℃)、结合管道保温厚度、气象条件,设计和制造出符合工程、工艺设计要求的双温管支架,解决了以往采用普通管支架任其损失的缺点,提高了合格产品产出率。
适用各种高低温工况交替的管线,如橡胶装置的再生工艺管线等。
标准管支架可分为水平直管、水平弯管、垂直直管、垂直弯管所配的各类支吊架;根据管道可焊的特性又分为焊接型、管夹型、带衬套保护型等各类支吊架。
标准管支架管径范围DN15~DN3000,适用载荷范围5000~5200000N。
阻尼器是一种对速度反应灵敏的振动控制装置,通过阻尼介质及阀门控制阻尼器活塞移动以抑制管道或设备由于受周期性或冲击性载荷的影响而产生的振动,从而保护管道或抑制振动。
行程范围:0~500mm,载荷范围:0~500KN,闭锁速度:2~6mm/s。
阻尼器可以保护的对象有管道系统、主泵、重要的阀、压力容器、汽轮机、主承梁等。
